Системы пневмотранспорта
Разреженная и плотная фаза, замкнутый азотный контур – под ваш материал, до 150 т/ч.
Технические данные
- Способы транспортировки
- Разреженная / промежуточная / плотная фаза, замкнутый азотный контур; нагнетание или вакуум
- Производительность
- До 150 т/ч
- Управление
- Непрерывная система; контроллер, ПЛК или HMI
- Опции
- Блок управления воздухом (ACU), просеивание гранул, смешивание порошков, обеспыливание
- Типичные материалы
- PP, PE, PC, ABS, PET, PVA, PVB, PVC, POM, PTA, LFP, PVDF
Пневмотранспорт перемещает порошки и гранулы по закрытым трубопроводам потоком газа. Способ транспортировки выбираем по свойствам материала, расстоянию и производительности: плотная и разреженная фаза под давлением, вакуумный транспорт, замкнутый азотный контур, а также просеивание гранул, смешивание порошков и обеспыливание – до 150 т/ч.
Особенности
- Транспортировка без упаковки – высокая эффективность
- Простое оборудование, малая площадь, низкие затраты
- Автоматическое дистанционное управление
- Гибкая трассировка трубопроводов
- Материал защищён от влаги и загрязнения; меньше пыли
- Централизованная, распределённая, высотная и дальняя транспортировка
Применение
- Пластмассы: производство и компаундирование PP, PE, PC, ABS, PET, PVA, PVB, PVC, POM, PTA и др. – азотный контур, просеивание, смешивание, разреженная и плотная фаза, до 150 т/ч.
- Пищевая и фармацевтическая отрасль: автоматическое дозирование и транспортировка порошков и жидкостей для чистых помещений ISO 8 и взрывоопасных зон, в соответствии с GMP, HACCP и FDA.
- Материалы для литиевых батарей: дозирование и транспортировка LFP, карбоната лития, NCA, PVDF и других липких материалов; без меди, цинка и никеля в деталях, контактирующих с продуктом, без трения металла о металл.
Способы транспортировки
Разреженная фаза
Высокая скорость, низкое давление, низкая концентрация. Просто и экономично – для материалов, не чувствительных к истиранию.
Промежуточная фаза
Средняя скорость и концентрация.
Плотная фаза
Низкая скорость, высокое давление, высокая концентрация. Минимум истирания, пыли и волокон – для хрупких и ценных материалов.
Замкнутый азотный контур
Азот циркулирует как транспортный газ – для окисляющихся материалов и взрывоопасных производств.
Вакуумный транспорт
Несколько точек забора в один приёмник; разрежение исключает выход пыли.
Обеспыливание
Удаляет мелочь и волокна из гранул, сохраняя качество продукта.
Подход к проектированию
Выбор оптимального способа транспортировки по материалу, расстоянию и производительности
Определение ключевых параметров по результатам испытаний материала
Испытания на истирание в разреженной, плотной фазе и в режиме дюн как основа проекта
Оптимизация скорости газа за счёт правильно расположенных расширений трубопровода

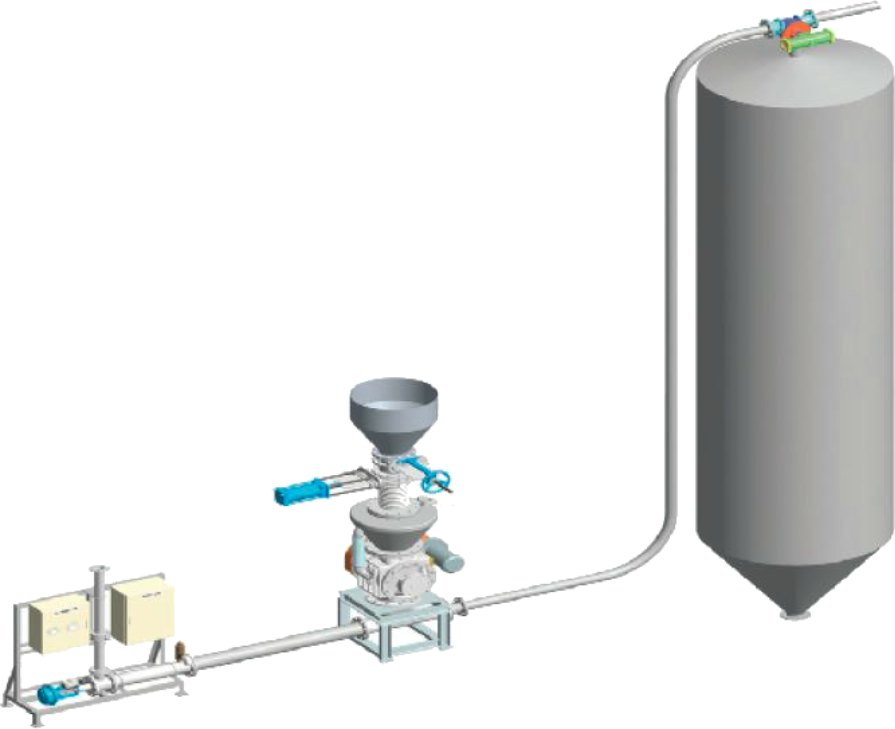

Состав системы
Система пневмотранспорта обычно включает следующие узлы – мы проектируем, изготавливаем и поставляем их комплексно.
Загрузка
Станции растаривания биг-бэгов и мешков, разгрузчики контейнеров
Подача
Роторные питатели для гранул или порошков

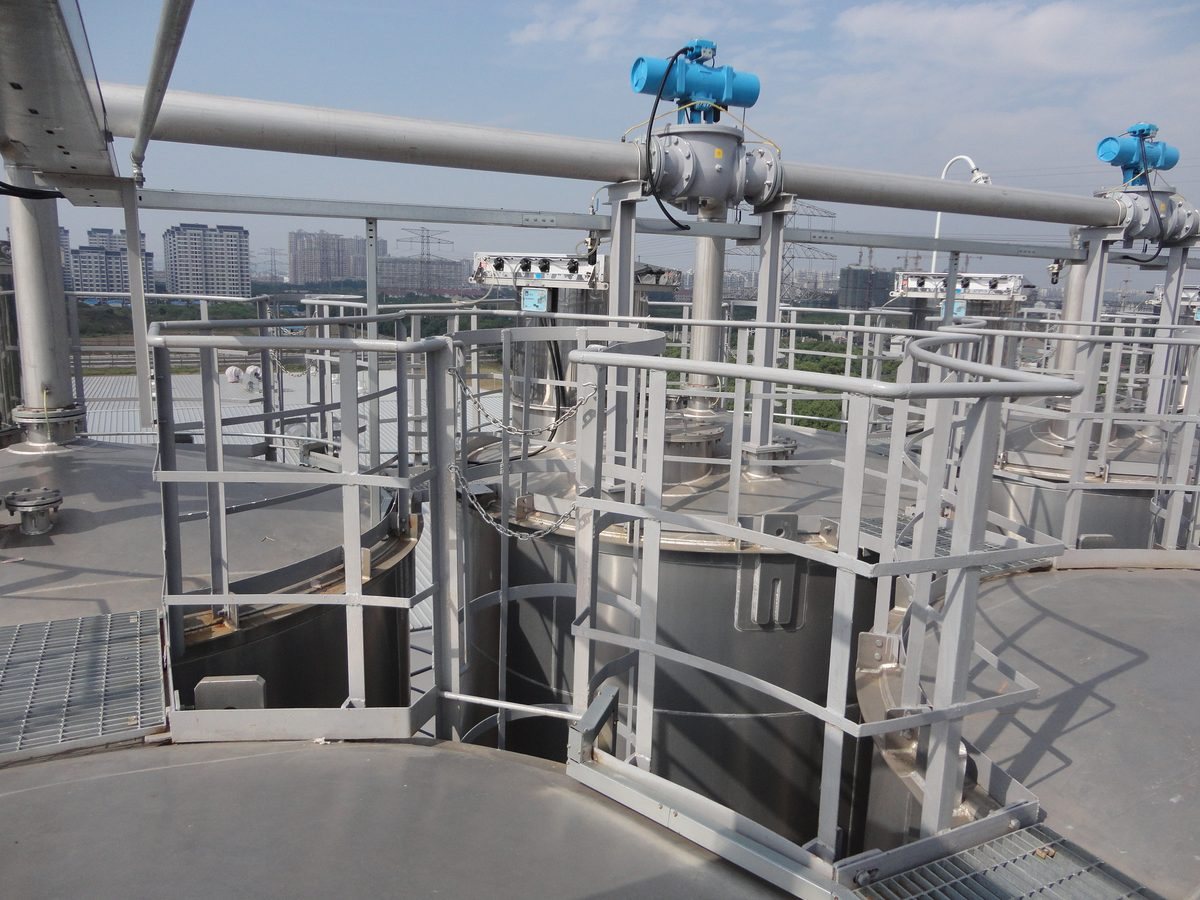

Трубопроводы и переключение
Трубопроводы, переключатели потока, ножевые задвижки
Управление воздухом
Блок ACU автоматически регулирует расход и давление
Хранение
Силосы для хранения, смесительные и другие технологические силосы
Пылеудаление
Фильтры на силосах и рукавные фильтры
