GRH Роторный питатель высокого давления для гранул
Арматура для пневмотранспорта · Роторные питатели
Питатель для гранул до 3,5 бар с запатентованной защитой от среза, для пневмотранспорта высокого давления.
Технические данные
- Диапазон размеров
- 4" ~ 24"
- Фланцы
- ANSI 150# / DIN PN10 / JIS
- Рабочее давление
- ≤ 3.5 bar
- Рабочая температура
- -10 ~ 200 °C
- Материал
- CF8 / CF8M / алюминий
По запросу возможно индивидуальное исполнение.
Особенности
- Конструкция против среза гранул снижает вибрацию и риск отказов
- Усиленная опора подшипников повышает точность сопряжения ротора и корпуса
- Встроенный вентиляционный канал улучшает заполнение карманов
- Двухкромочное уплотнение вала снижает утечки
- Малый зазор между ротором и корпусом повышает эффективность
Применение
- Гранулы и дроблёный материал
- Системы пневмотранспорта
- Дозирующие системы
Размеры и параметры
Единицы: мм, если не указано иное · Таблицу можно прокрутить
| Model | Φd | H | ΦQ | L1 | L2 |
|---|---|---|---|---|---|
| GRH150-100 | 108 | 270 | 48.3 | 267.5 | 215 |
| GRH200-150 | 162 | 420 | 48.3 | 301.5 | 234.5 |
| GRH250-200 | 212 | 450 | 60.3 | 327.5 | 261 |
| GRH320-250 | 265 | 500 | 76.3 | 380 | 299 |
| GRH400-300 | 315 | 600 | 88.9 | 431.5 | 345.5 |
| GRH480-350 | 346 | 750 | 88.9 | 499 | 404 |
| GRH550-400 | 396 | 850 | 108 | 525 | 429 |
| GRH630-500 | 497 | 970 | 108 | 646 | 556 |
| GRH730-600 | 597 | 1070 | 141.3 | 710 | 620 |
Похожие продукты

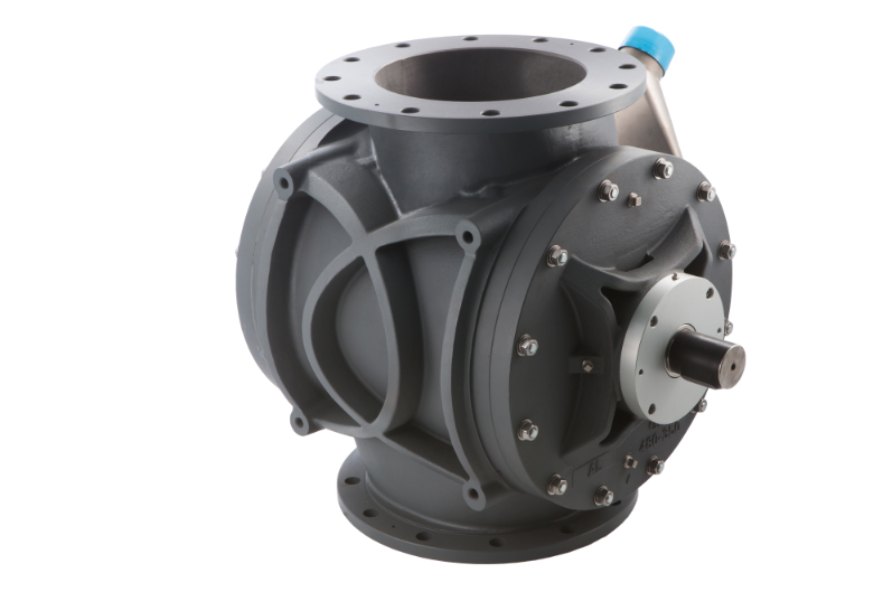

GRMРоторный шлюзовой питатель среднего давления для гранул
Питатель для гранул до 1,5 бар со шлюзовой конструкцией, для транспортировки и дозирования.

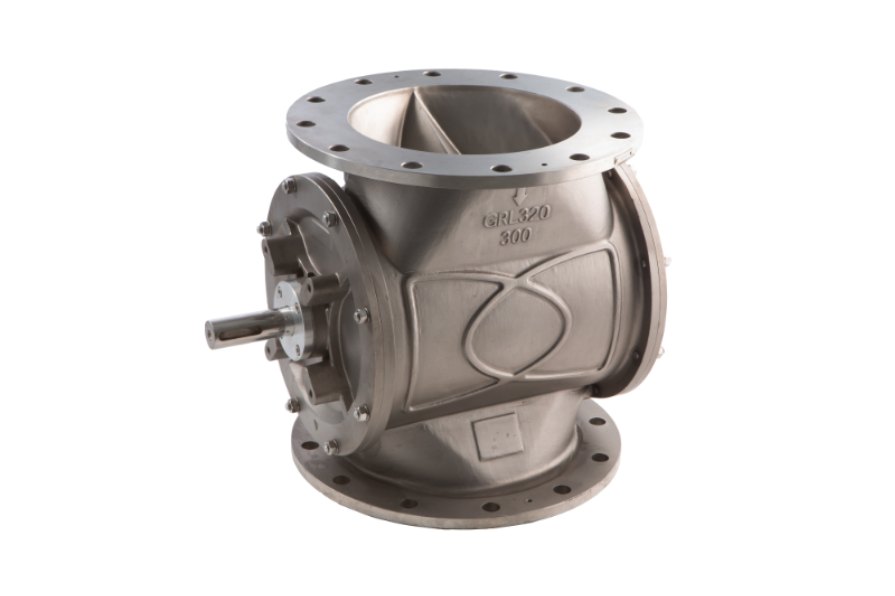

GRLРоторный питатель для гравитационной выгрузки гранул
Питатель до 0,2 бар для гравитационной выгрузки и дозирования гранул.
PRMРоторный питатель среднего давления для порошков
Питатель для порошков до 1,5 бар: большие наклонные патрубки, полированная поверхность.

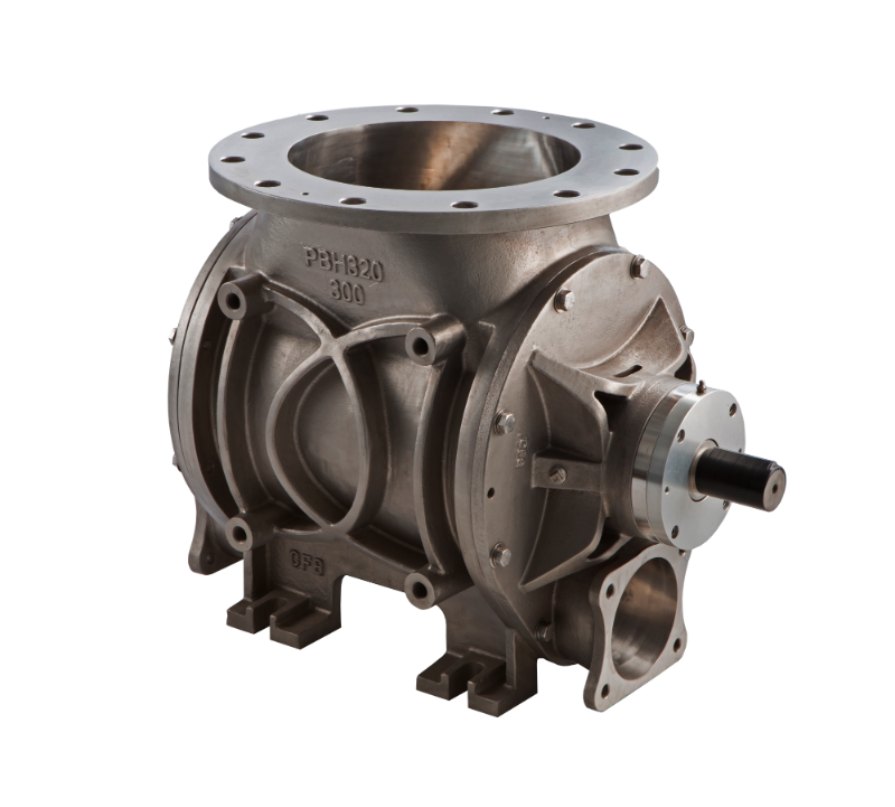

PBHПродувной роторный питатель для порошков
